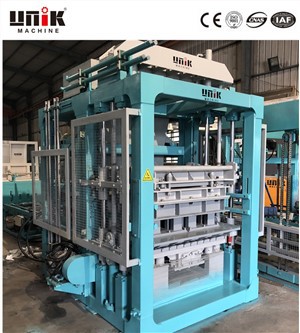

Mesin pamblok semen PAVAd minangka peralatan khusus sing digunakake kanggo ngasilake blok sing digawe saka semen, pasir, lan banyu. Mesin kasebut dirancang kanggo ngasilake blok sing apik banget lan awet, sing asring digunakake kanggo mbangun sikil sikil, dalan, papan parkir, lan ruang ruangan liyane. Blok sing diprodhuksi dening mesin iki bisa disesuaikan ing babagan warna, ukuran, lan bentuk, miturut syarat klien. Mesin blok semen paling efisien lan bisa ngasilake blok blok sing luwih murah, nggawe dheweke dadi pilihan sing populer kanggo kontraktor lan tukang.
Mesin pamblok semen prau minangka potongan peralatan sing digunakake ing industri konstruksi kanggo ngasilake blok konkrit interlecing sing digunakake kanggo permukaan paving. Mesin kasebut beroperates kanthi compressing campuran semen, wedhi, lan banyu dadi cetakan kanggo nggawe blok individu. Blok kasebut banjur ditumpuk ing ndhuwur saben liyane lan interlocked kanggo nggawe permukaan sing awet lan stabil.Mesin pamblok semen prau kasedhiya ing macem-macem model lan kapasitas sing cocog karo kabutuhan khusus kanggo proyek konstruksi. Sawetara mesin luwih cilik lan portabel, dene sing liyane luwih gedhe lan tetep. Biasane, mesin kasebut nampilake sistem hidraulik utawa mekanik sing compresses lan molds campuran semen dadi bentuk sing tepat.
Mesin pemblokiran semen pilver bisa nyukupi kebutuhan sing beda-beda kanggo produk, ditambah karo piranti kanthi otomatis, lan sapiturute, bata, bata, dalan, lan dalan. Watu, bata lereng, bata interlocking, blok hidraulik lan produk konkrit liyane. Sing luwih penting, lega produksi nganggo teknologi terpadu hidrolik, sing bisa nyuda biaya bata.
Nggunakake Mesin Pendhaftaran Ciri PAIL kanggo ngasilake blok interlocking kanggo menehi solusi sing larang regane lan lingkungan. Blok kasebut awet, gampang diinstal, lan mbutuhake pangopènan sing paling tithik, nggawe dheweke dadi pilihan kanggo ruang ruangan kayata dalan-dalan, pati, lan dalan. Kanthi versatility mesin blok semen paraga PAIL, tukang bisa nggawe pola lan desain sing disesuaikan kanggo macem-macem aplikasi.
● Adopt kontrol program samsung-illemen.
● Garis produksi ngetrapake konverter frekuensi internasional kanggo ngerti owah-owahan kacepetan kanthi recah, lan komponen listrik kabeh diwenehake dening perusahaan sing misuwur ing donya, saengga operasi bisa dipercaya.
● Mesin cetakan utama ngetrapake tabel getaran sing terlentikan lan mode getaran sink lengkap, saengga mesin bisa entuk efek geter paling apik.
● Nggunakake teknologi kain cepet lan teknologi pelayaran rendah kanthi cekap siklus cetakan.
● Piranti insulasi papan insulasi bisa dilengkapi kanggo ngerteni blok insulasi insulasi otomatis kanthi otomatis.
● Iki bisa dilengkapi mekanisme khusus kanggo produksi curbstones skala gedhe, sing bisa ngasilake curbstones skala gedhe kanthi dawane 800-1000mm.
● Sistem hidraulik nggunakake komponen hidraulik sing diimpor saka merek sing misuwur kayata Jepang lan Italia.
● Dilatih sistem diagnosis sing bisa diagnosis kanthi otomatis, proses produksi bisa dipantau kanthi nyata.
| Dimensi | 3070 × 1930 × 2460mm |
| Ukuran Palet |
1100 × 680 × 28-35mm |
| Frekuensi getaran | 3800-4500 R / Min |
| Meksa hidraulik | 25 MPA |
| Pasukan geter | 68 kn |
| Wektu siklus | 15-20s |
| Kekuwatan | 48.53kw |
| Bobot | 7400kg |
| Produk | Ukuran Produk | PC / Palet | PCS / jam | Gambar |
| Blok kothong | 400x200x200mmmmmmmmmmmmmmmmmmmmmmmmmmmm | 7.5PCS | 1350pcs |
|
| Blok kothong | 400x150x200mmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmmm | 8pcs | 1440pcs |
|
| Pathi persegi panjang | 200x100x60 / 80mm | 27pcs | 6480PCS |
|
| Interlocking paver | 225x112x60 / 80mm | 20pcs | 4800pcs |
|
| Kerbstone | 200x300x600mm | 2pcs | 480pcs |
|
Manufaktur
Pangiriman
Lokakarya
Proses
Pabrik kita spesialisasi ing produksi lan dodolan macem-macem jinis peralatan mesin semudung. Uga bisa nyedhiyani instalasi peralatan lan komisi, pandhuan teknis, latihan personel teknis lan layanan liyane sing gegandhengan. Kauntungan saka peralatan iki yaiku investasi cilik, ngasilake dhuwur, lan kemampuan kanggo ngganti cetakan ing Will. Minangka pilihan sing cocog kanggo produsen produk semen cilik lan medium sing ngasilake pavers alun medium lan blok cilik.
Sadurunge adol:
1. Nyedhiyani Pelanggan Kita Banget Nasihat Teknisi lan masang peralatan sing paling migunani bebarengan karo line produksi miturut syarat-syarat
2. Nyedhiyani data teknis, kalebu dhaptar peralatan, tata letak lan instruksi instalasi uga dhaptar permintaan listrik kanggo referensi.
3. Njantu ing situs konstruksi rencana, bangunan tanduran lan ngrancang aliran instalasi paling apik karo engineer senior kita
4 .. desain lan produk pabrik miturut para pelanggan
Sajrone dodolan:
1. Produk pabrik kanthi ketat karo standar teknis lan peraturan sing gegandhengan lan peraturan sing sehat
2. Penanganan penanganan antirirtertif Advanced lan layanan lukisan permukaan
3 .. Products Tes sadurunge Pengiriman
4 .. Pangaturan pengiriman dening kontrak ing wektu
Sawise adol
1. Kirimake insinyur sing berpengalaman ngewangi instalasi, test mesin lan imbuhan miturut kahanan situs
2. Latihan personel ing operasi lan pangopènan peralatan babagan tuntunan situs daur ulang lan ngurutake
3 .. njupuk inisiatif kanggo ngilangi masalah kanthi cepet ing situs
4. Siapke pasokan nyandhang bagean lan gaweyan kanggo panggantos
5. Pangopènan kanggo barang-barang gedhe, perusahaan kita njamin menyang situs sawise siji telpon, mesthekake produksi normal pelanggan
6. Ngoptimalake mesin lan kinerja tanduran
7 .. ijol-ijolan teknis
